工業內窺鏡是一種檢測設備內部狀態的檢測設備，作為“眼睛”的探頭是其核心部件。工業內窺鏡的探頭結構是什么？這對許多用戶來說是一個問題，也是買家和測試人員應該理解和關注的問題。因此，本文將為大家介紹它。

由于工業內窺鏡產品種類繁多，其大家族包括直桿內窺鏡、光纖內窺鏡和視頻內窺鏡，本文重點介紹了廣泛應用的工業視頻內窺鏡（除了一些特殊的應用場景外，視頻內窺鏡通常可以替代直桿內窺鏡和光纖內窺鏡）。

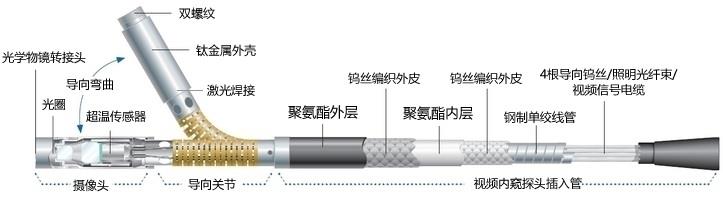

工業視頻內窺鏡探頭是其核心部件，對內窺鏡的檢測效果有重要影響。其結構通常包括三部分：攝像頭、導向接頭和視頻內窺鏡探頭插入管。如上圖所示，工業視頻內窺鏡探頭結構示意圖如下：

1、 攝像機

成像元件是相機的核心。目前，市場上中高端產品通常采用CCD（電荷耦合器件圖像傳感器），部分產品也采用CMOS。根據具體的檢測要求，攝像機的末端可以配備不同視場和焦距的光學鏡頭，也稱為物鏡。以CCD為例，測試時，被測物體表面的反射光通過探頭末端的光學透鏡獲得，形成光圖像并傳輸到CCD。然后，CCD將光圖像轉換為電子數據信號。電子數據信號通過插入探針管的視頻信號電傳輸至視頻控制組件，最后輸出并顯示在顯示屏上。一些工業內窺鏡可以通過更換鏡頭來實現不同的檢測功能。

2、 導向接頭

連接攝像頭和視頻內窺鏡探頭插入管的是導向接頭。導向接頭可以根據控制信號在各個方向上旋轉，以便探頭可以收集不同方向的表面狀況。導向裝置由安裝在探頭中的四根鋼絲或鎢絲實現。通過調整四根導線的松緊度來控制探頭端到不同位置的旋轉。一些具有導向功能的探頭還具有防轉向過載功能，以確保探頭在轉向過程中碰到其他物體時，能夠自動停止或放松，不會因強制導向而損壞導向和探頭。大多數視頻內窺鏡可實現上、下、左、右方向引導，部分高端工業內窺鏡可實現360度全方位連續引導。

3、 視頻內窺鏡探頭插入管

視頻內窺鏡探頭插入管是攝像頭與主機或手機之間的橋梁。它不僅承擔著物理連接的功能，還承擔著各種信號、數據和指令的傳輸通道。主要封裝導槽（內部為導鋼絲/鎢絲和石黑色潤滑）、照明光纖束（后吸管照明模式）和視頻信息電纜，鋼絲/鎢絲的引導用途已在前面介紹過。照明光纖束主要用于在后照明模式下傳導照明光，視頻信號電纜用于傳導數字視頻信號。
